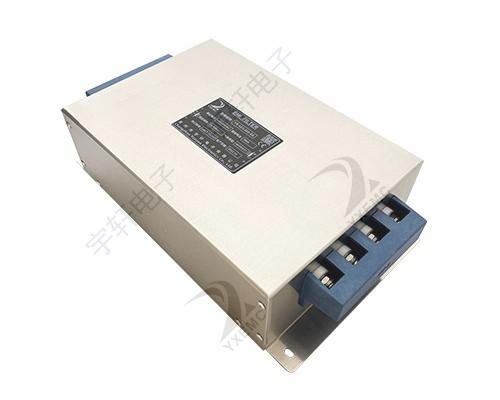

三相四線
三相四線濾波器供應商

三相四線

● 結構緊湊,體積小,性價比高。
● 漏電流小,底板式安裝,簡單方便。
● 良好的共模和差模干擾衰減性能。
● 星型電路和三角形電路均可適用。
產品詳情

特 點 Features

● 結構緊湊,體積小,性價比高。

Compact structure, small size, high cost performance.

● 漏電流小,底板式安裝,簡單方便。Small leakage current,

floor type installation, simple and convenient.

● 良好的共模和差模干擾衰減性能。Good common mode and

differential mode interference attenuation performance.

● 星型電路和三角形電路均可適用。

Both star circuit and triangle circuit can be used.

應 用 Application

● 工業自動化。Industrial automation.

● 醫療設備。Medical equipment.

● 抑制沿電源線傳輸?shù)墓I(yè)無線電干擾。Suppress industrial radio interference transmitted along the power line.

性能指標 Characteristcs

額定電壓Rated voltage

440/250VAC

工作頻率 Operating Frequency

DC~60Hz

額定電流Rated curren

5~600A@40℃max.

耐壓試驗 (60s) Test Voltage

1500VDC(線-線Line - line) 2250VDC(線-地Line - ground)

氣候類別 Climate category

40/100/21

產品型號表 Filter Table

型號

model

接線方式:輸入輸出

額定電流A

Rated curren

接地電容量nF

Grounding capacity

放電電阻KΩ

resistance

電路圖Fig.

Circuit diagram

外形尺寸Fig.

Outline Drawing





YX-411-5-

TT

WW



5

6.8


1

1/2

YX-411-10-

TT

WW



10

6.8


1

1/2

YX-411-16-



SS


16

6.8


2

3

YX-411-20-



SS


20

6.8


2

3

YX-411-25-



SS


25

6.8


2

3

YX-411-30-



SS


30

6.8


2

3

YX-411-50-



SS


50

10

1000

2

4

YX-411-80-



SS


80

10

680

2

5

YX-411-100-



SS


100

13.6

440

2

6

YX-411-150-



SS


150

200

440

2

5

YX-411-200-



SS


200

200

680

3

5

YX-412-300-




BB

300

690

680

4

7

YX-412-600-




BB

600

690

680

4

8

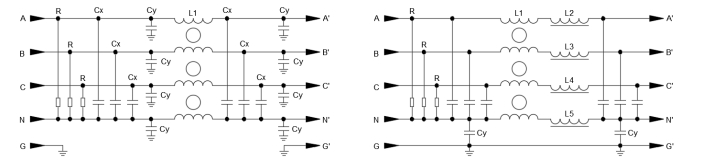

電原理圖Typical Circuit Diagram


電原理圖


Fig.1 Fig.2



Fig.3 Fig.4

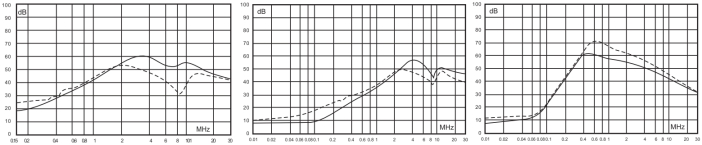

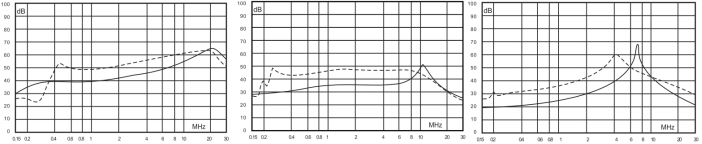

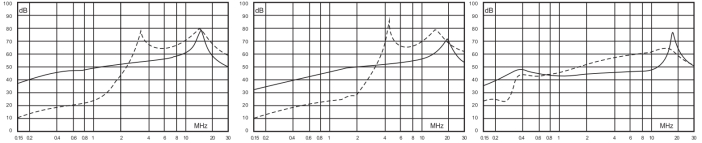

插入損耗 Insertion LOSS in dB (50Ω測量系統,IEC/CISPR No.17號出版物)


插入損耗


5A 10A 16A~25A




30A 50A 80A




100A 200A 300A~600A

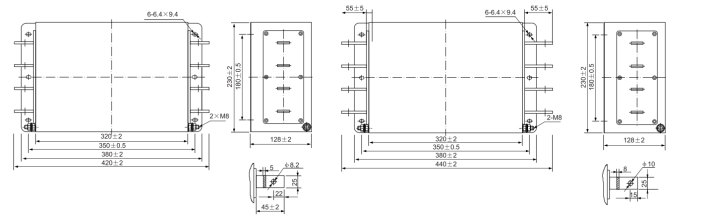

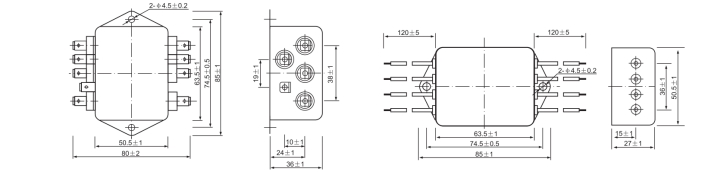

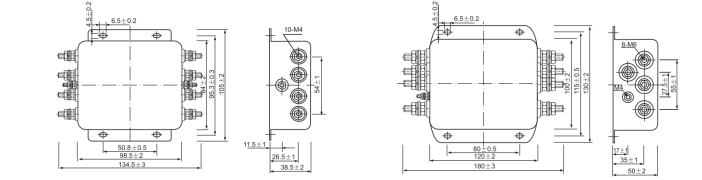

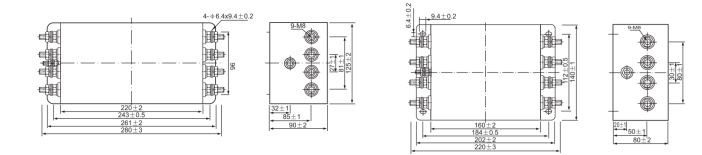

外形尺寸圖 Outline Drawing : mm


外形尺寸圖


Fig.1 (5~10A) Fig.2 (5~10A)




Fig.3 (16A~30A) Fig.4 (50A)




Fig.5 (80A) Fig.6 (100A)




Fig.7 (300A) Fig.8 (600A)
